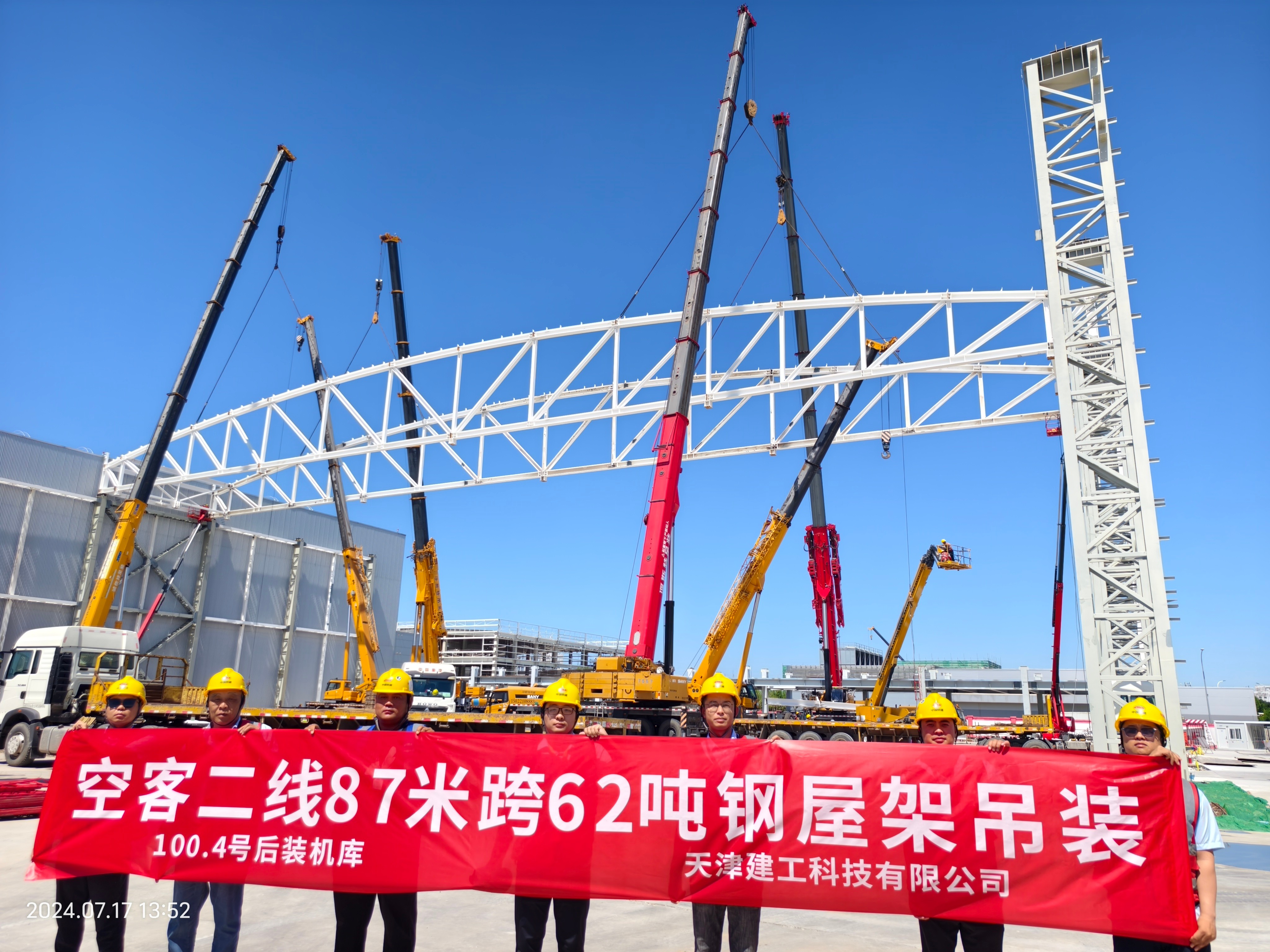

100.4后裝機庫于2024年7月17日完成首榀87米跨62噸鋼屋架吊裝工作，采用4抬吊車翻身，雙機抬吊的方式進行施工，施工首日機械投入11臺。 | ||
| ||
100.4號最終裝配機庫建筑占地面積6832m2，總建筑面積10936.62m2。主要由機庫大廳、地下室及東側三層附樓組成。鋼材材質Q355B和Q345GJ，最大板厚為38mm，總鋼量約為1900噸。 機庫大廳平面軸線尺寸87mX60m，單跨跨度87m，采用鋼柱+鋼桁架結構，柱距12m，進深60m，下弦標高21.000m，結構最高位28.000m。屋架下弦設置一臺五支點6.3T懸掛吊車。 | ||
| ||

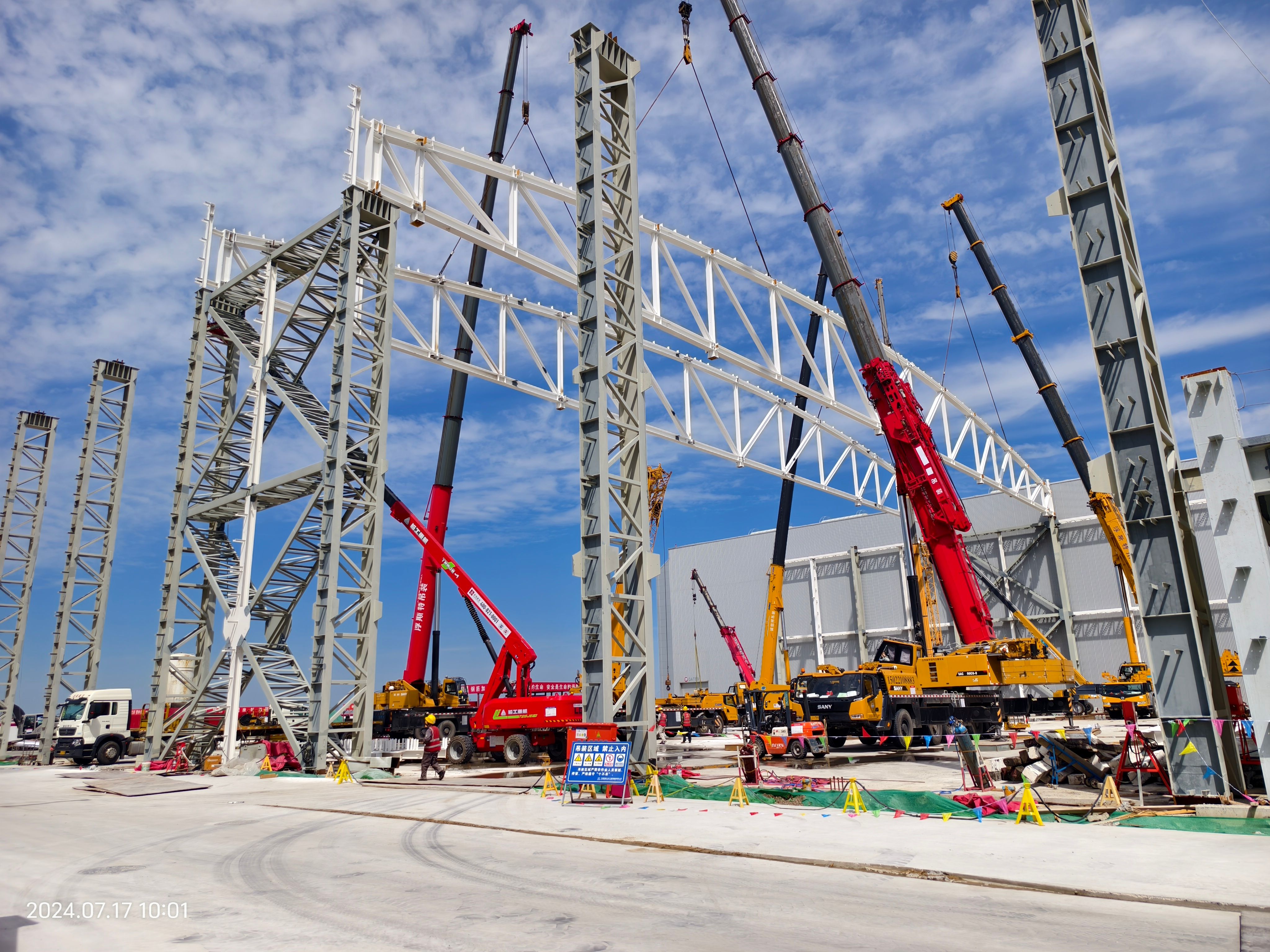

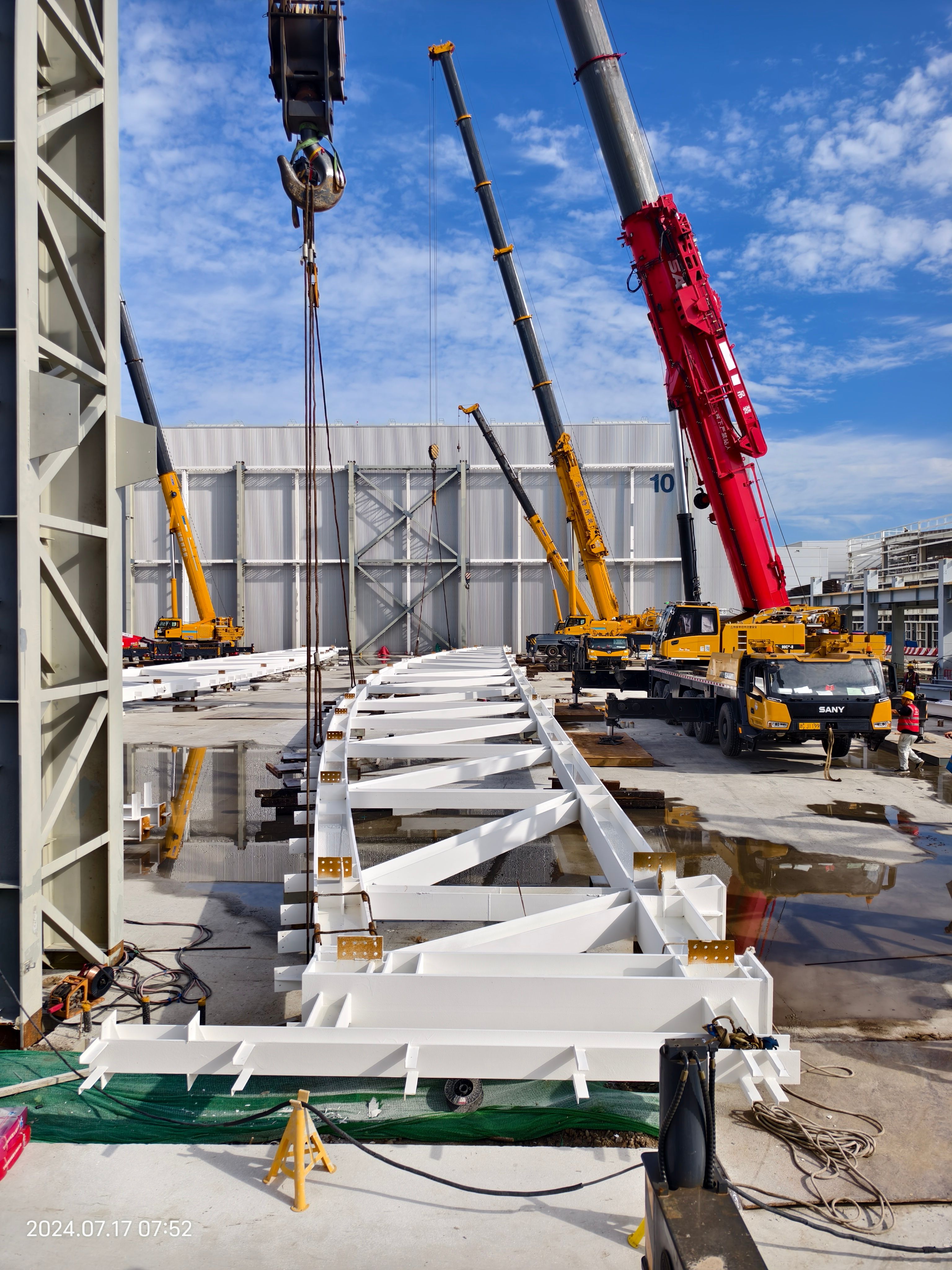

100.4裝配機庫大廳共6榀屋架，結構最高處標高+28.000，屋架下弦中心標高+21.000m，端部矢高2.5m，跨中矢高7m，與鋼柱連接為固定球鉸鋼支座連接，屋架桿件為H型鋼，單榀屋架最重屋架約62噸。 屋面桁架跨度為87米，最重約62噸，選用兩臺160T汽車吊雙機抬吊裝，每榀桁架設置4個吊耳，選用弓形25T型號卡環，每臺吊車配置1根1700級6×37型，直徑56.0mm，長28m鋼絲繩過溜吊裝，吊裝最遠半徑10.5m，吊耳布置在屋架弦腹桿節點位置。 于2024年7月17日上午完成首榀屋面桁架吊裝。 | ||
| ||
