2019年3月3日由我公司承建的安平縣文化體育活動中心項目鋼結構工程在河北省石家莊市，河北建工集團有限責任公司總部，進行建筑工程施工專業分包合同簽訂。
承包方式：包工包料
承包范圍：
1、鋼結構主體框架（鋼管柱、桁架梁、鋼樓梯、電梯梁等）；
2、屋頂空間管桁架系統；
3、看臺鋼框柱（鋼管柱、鋼梁、鋼樓梯等）；
4、屋面檁條拉條；
5、預埋件制作安裝；6、屋面馬道及滑輪梁施工等；
工作內容包括所有鋼結構工程的采購、預埋、制作、油漆、運輸、安裝、檢測、驗收。
工程概況

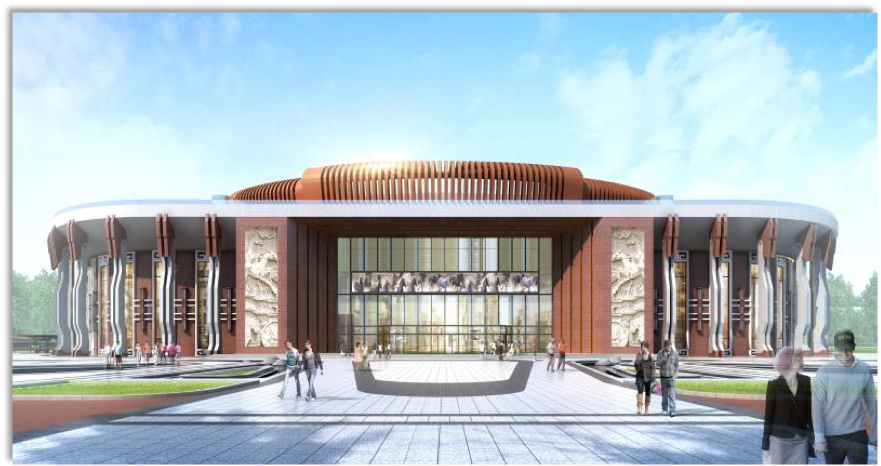

安平縣文化體育活動中心項目位于京津冀腹地，緊鄰雄安新區。近年來，北京馬術產業逐步向河北省轉移，全縣將打造馬文化及馬術特色小鎮，而安平縣文化體育活動中心項目為特色小鎮的核心建筑，建成后將對其以后發展有重大意義。建筑功能主要為演藝廳，場館以馬術表演為主，并于2019年10月在此召開了市級"旅游發展大會"建筑功能主要為演藝廳，。
本項目位于衡水市安平縣，為安平縣文化體育活動中心項目，共二層，建筑長167.8米，寬160.9米，凈高不小于20米，建筑面積約4萬平方米，演出場地長100米，寬65米；觀眾席共2000座，主席臺約73座（貴賓席），其中包括演出場地和觀眾席。
整體情況
本工程主體結構為鋼結構，總噸位約8000噸，其中，外框架約6000噸，屋頂管桁架約2000噸。地上二層，局部三層，結構形式為鋼管混凝土柱、鋼框架，屋頂采用空間網格管桁架結構。樓板采用鋼筋桁架樓承板與混凝土組合樓板；非承重內隔墻采用加氣混凝土墻板；大跨度屋面采用鋁鎂錳板加巖棉保溫。

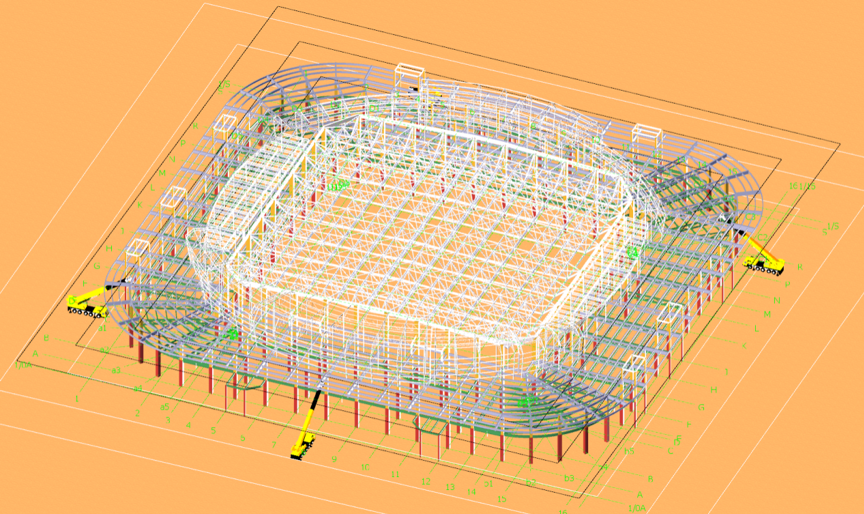

現場外框架安裝過程圖

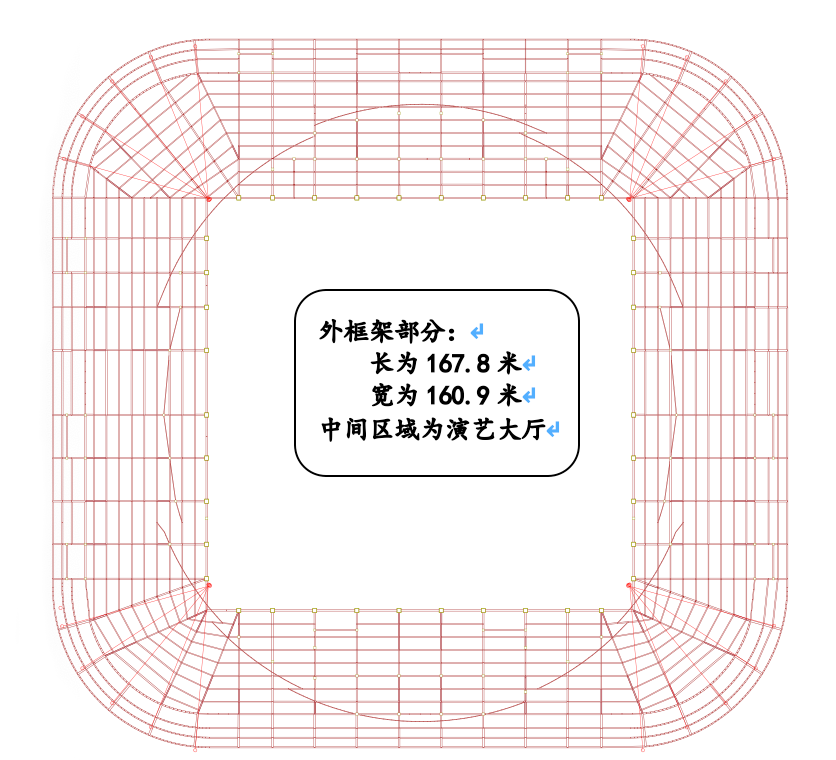

現場外框架平面示意圖
3.1鋼結構外框架
鋼結構外框架為二層，長度為167.8米，寬度為160.9米為框架結構，鋼柱為箱型柱，鋼梁形式為H型鋼梁和桁架梁，外側有懸挑梁和懸挑桁架，桁架最大跨度為31米，二層挑梁挑出長度為7.6米，如下圖所示：
3.2屋頂桁架簡介

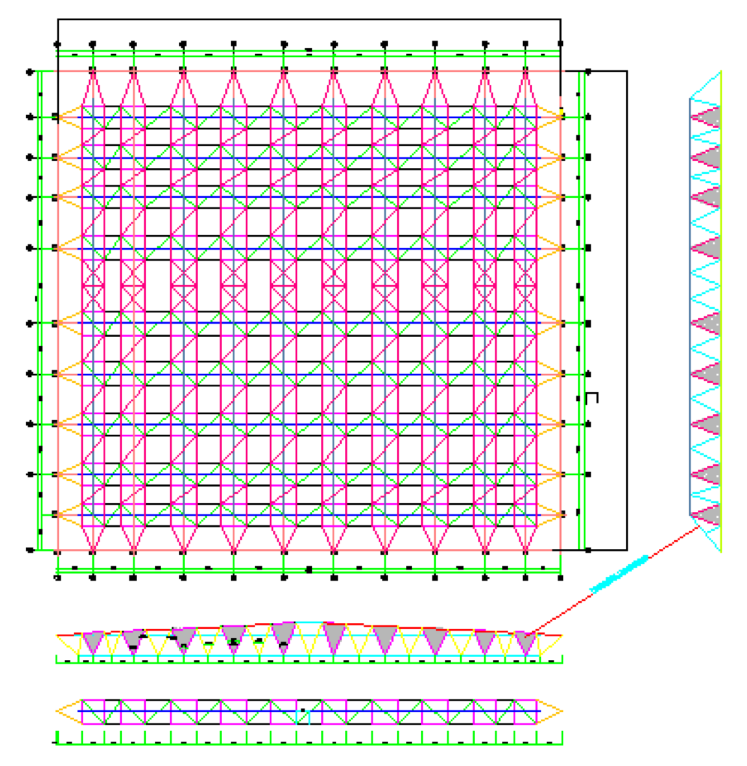

1、屋頂桁架采用鋼管雙向桁架結構形成空間桁架體系，數字軸方向10榀，字母軸方向9榀，共19榀桁架。字母軸方向桁架跨度100m，數字方向桁架跨度95m，鋼管截面由?600*38變徑至?180*10，材質Q345B。桁架平面布置如下圖所示：
2、本工程空間桁架屋蓋結構安裝高度較高，縱橫向跨度大。結構桿件眾多，自重較大。若采用常規的分件高空散裝整體卸荷方案，需搭設大量的高空腳手架，不但高空組裝、焊接工作量巨大，存在較大的質量、安全風險，而且施工難度也較大，對整個工程的施工工期會有很大影響，方案技術經濟性指標較差。
3、根據以往的類似工程成功經驗，若將屋蓋結構在地面整體拼裝完成后，利用"超大型液壓同步提升施工技術"將其提升到設計標高，再安裝柱頂預留的后裝桿件，這將大大降低安裝施工難度，對質量、安全和工期等均有利。

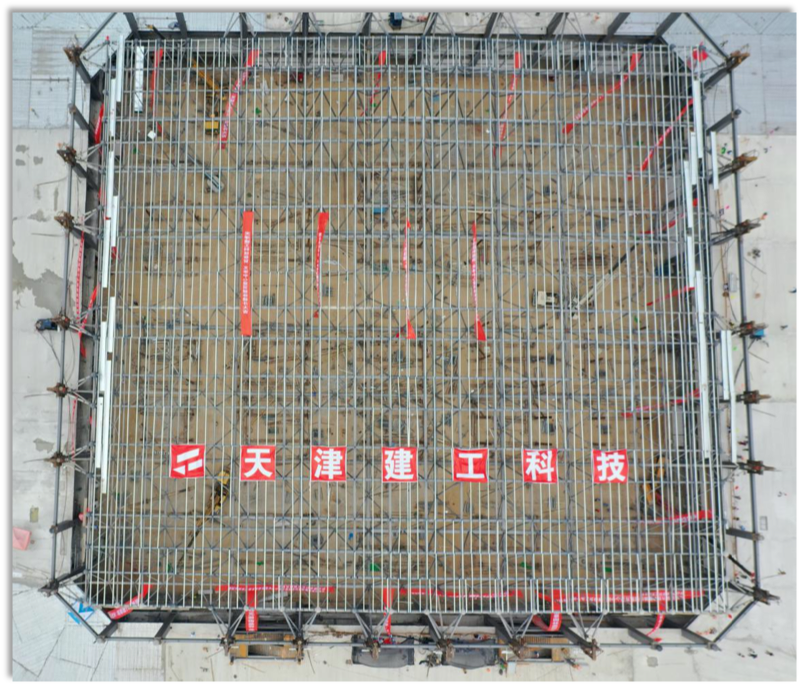

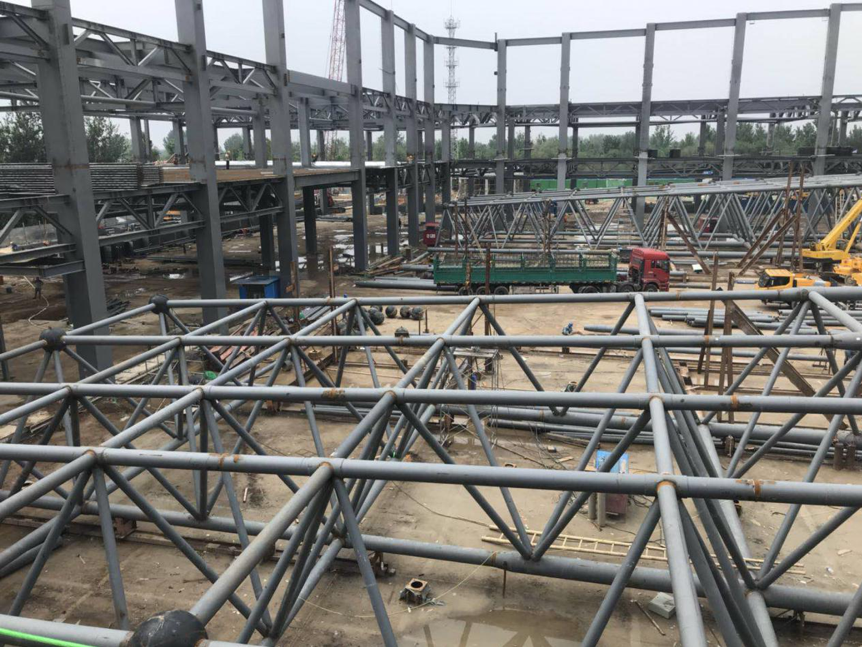

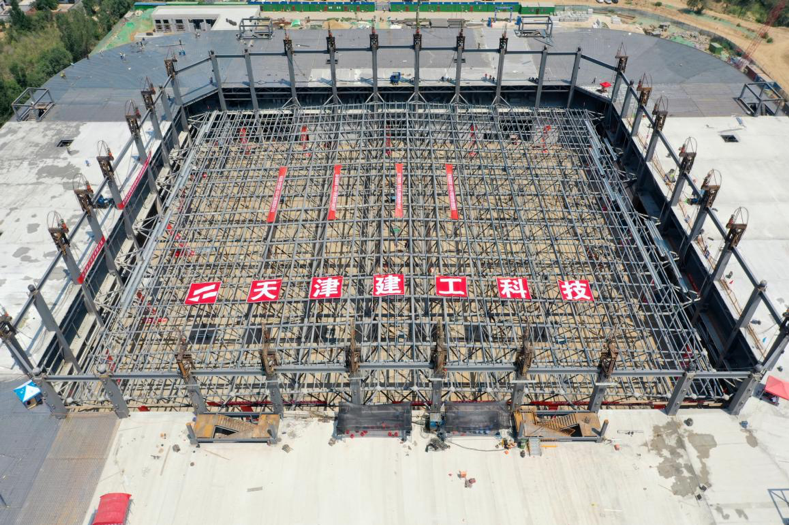

地面整體拼裝（1）
地面整體拼裝（2）
地面整體拼裝（3）
3.整體提升
經過項目部全體人員的努力和公司領導的支持，最終2000噸桁架"整體提升"順利就位，為安平縣文化體育活動中心項目畫上一個完美的節點。

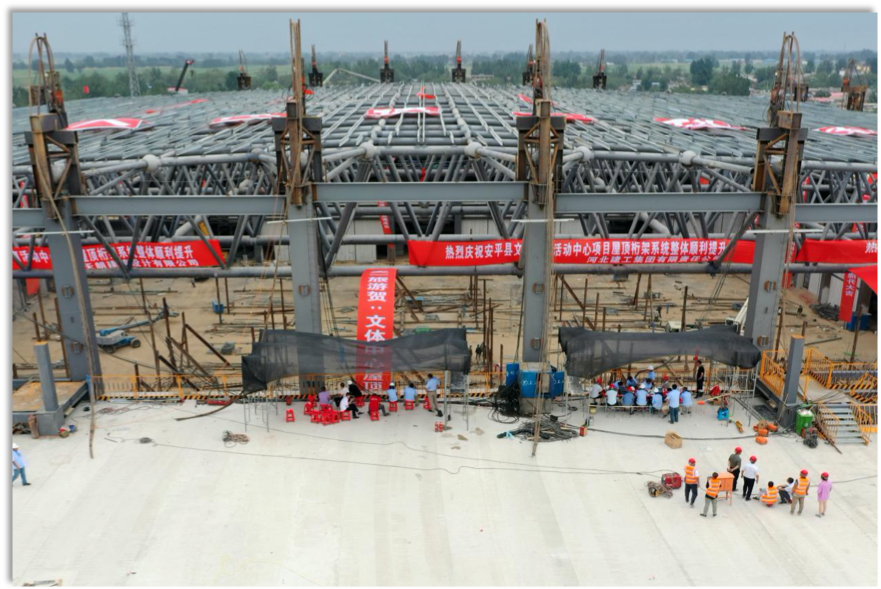

提升過程中（1）
提升過程中（2）
提升過程中（3）

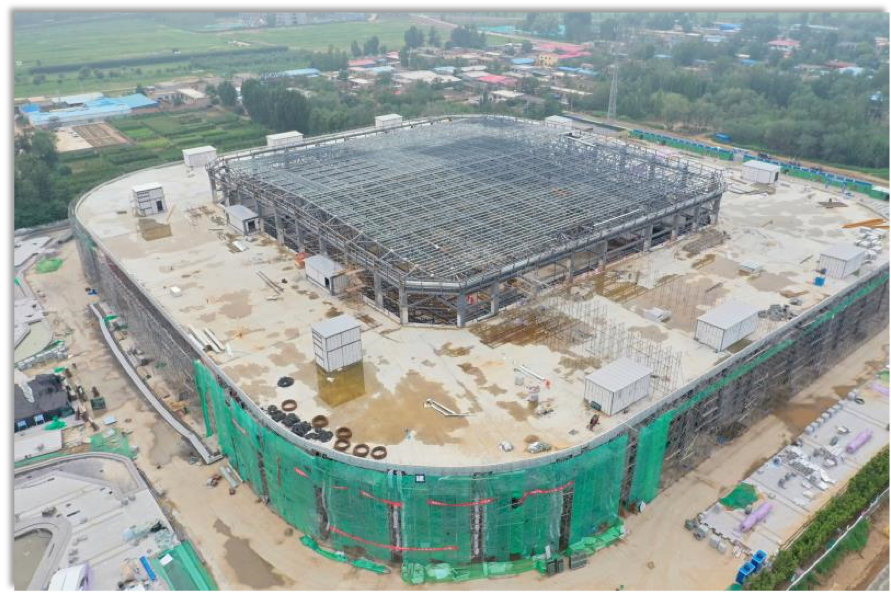

提升就位后（4）
4.結束語
此項目現已全部順利完工，且于2020年3月已申報天津市"QC成果"并通過，現已向國家級申報；"鋼結構金獎"也在進行資料編制中，此項目的圓滿完工，為公司的業績發展更添一縷色彩。
